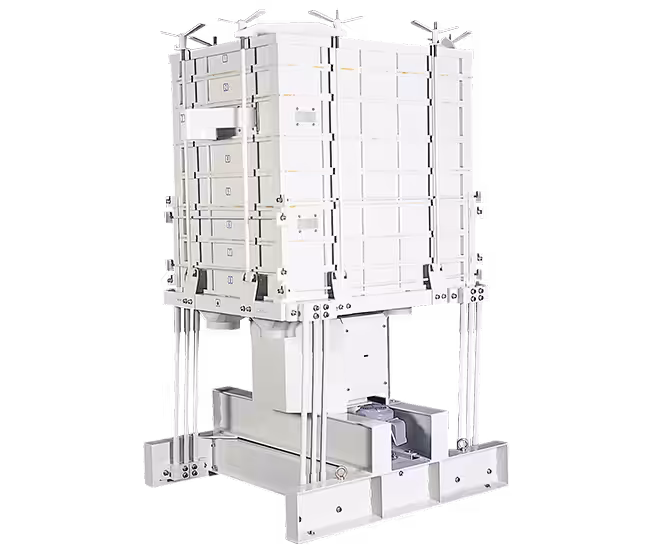

Rotary Shifter

Rotary Shifter

Category:

Features I Caracteristicas:

1.Facility/ Facilidad / Facilidade

ST527R facilitates final classification of Mix rice by length grader. Rotary shifter works before length grader in case of SATAKE System.

ST527R facilita ialtjma clasificacian de arroz Mixto por la maquina cilindrica Trieur. Por sistema SATAKE, cernidor rotativo opera antes de clasificadora cilindrica Trieur.

ST527R facilita Ultima classificacao de arroz Misto pela maquina cilindrica Trieur. Pelo sistema SATAKE, peneira rotativa opera antes de classificadora cilindrica Trieur.

2 . Application / Aplicacion I Aplicacao

Applicable to one compartment Plansifter for grits separation after maize degermer VBF (Not suitable for flour. Necessary to change his structure for Plansifter).

Aplicable como se fuese mono-canal Plansifter para grits luego de desgerminadora VBF (No adecuado para harina. Hay necesidad del cambio de su estructura para transformar a mono-canal Plansifter).

Aplicavel como se fosse mono-canal Plansifter para grits depois de degerminador de milho VBF (Nao adequado para farinha. Ha necessidade de alteracao de sua estrutura para transformar a mono-canal Plansifter).

3. Design I Figura

1. Rice / Arroz (Normal)

(1): Inlet / Entrada

(2): Head Rice / Enteros / Inteiros*

(3): Mix / Mixto I Misto**

(4): Chip / Arrocillos / Quireras

(5): Bran Ball / Pelota de Afrecho (Farelo)

*1/1 + 3/4

** 1/1 + 3/4 + 1/2 + 1/4 + 1/8

2. Plansifter

(1): Inlet / Entrada

(2): Large / Grande

(3): Medium / Mediano / Medic

(4): Small / Pequeno I Pequeno

Specifications subject to change without previous notice. Especificaciones podrian ser cambiadas sin notificacion previa. EspecificagOes sao sujeitas a reformulagao sem notificacao previa.

Specification I Especificacion / Especificacao
Model / modelo :ST527R-L
Motor (x1) :1 HP
Capacity / Capacidad / Capacidade :4,0 – 5,0 t/h* (Normal)
(+/-) 4,0 t/h* (Plansifter)
* Mentioned capacity depends on product and operating condition.
* La capacidad dicha depende del producto y de la condician operacional.
 *A capacidade dita depende do produto e da condicao operacional.
Dimensions I Dimensiones I Dimengoes

ST527R-1L
Rice I Arroz (Normal)

Flow / Flujo / Fluxo

1. Rice / Arroz (Normal)

(1): Inlet / Entrada

(2): Head Rice / Enteros / Inteiros*

(3): Mix / Mixto I Misto**

(4): Chip / Arrocillos / Quireras

(5): Bran Ball / Pelota de Afrecho (Farelo)

*1/1 + 3/4

** 1/1 + 3/4 + 1/2 + 1/4 + 1/8

2. Plansifter

(1): Inlet / Entrada

(2): Large / Grande

(3): Medium / Mediano / Medic

(4): Small / Pequeno I Pequeno
